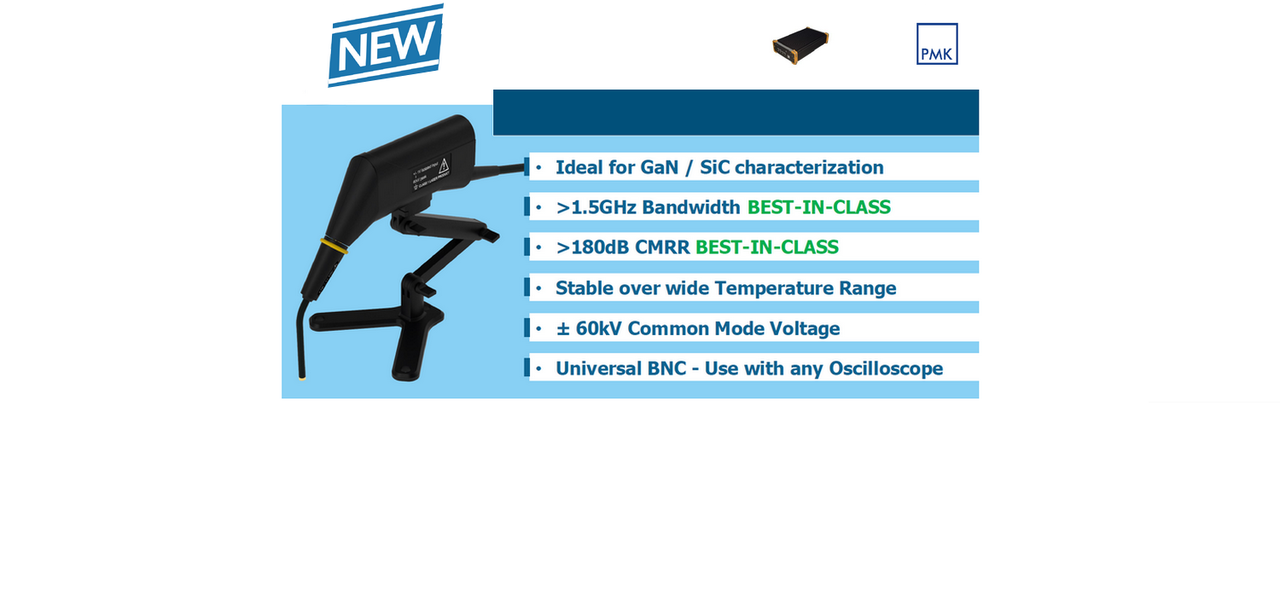

Vysokonapäťové opticky izolované sondy PMK FireFly®

• Ideálne pre meranie na GaN / SiC polovodičových súčiastkach
• Najväčšia šírka pásma vo svojej triede: > 1,5 GHz, doba nábehu < 300 ps
• Stabilita v širokom rozsahu teplôt, nízky drift
• Diferenciálne napätie do 2 500 V; Common-mode napätie do ±60 kV
• Široká ponuka adaptérov pre pripojenie k meranému obvodu
• Tichá prevádzka, bez ventilátora
• Úplné galvanické oddelenie od meraného zariadenia
• Univerzálne rozhranie BNC – je možné použiť s ľubovoľným osciloskopom

Vysokonapäťové opticky izolované sondy PMK FireFly® umožňujú presné meranie malých diferenciálnych signálov v prítomnosti veľkých common-mode napätí (vysoké  CMMR až 180 dB). Zároveň ponúka veľkú šírku pásma (1,5 GHz) a sú tak použiteľné na meranie na najmodernejších rýchlych polovodičových spínacích prvkoch. Sonda je opticky izolovaná a CM napätie na vstupe môže dosahovať hodnotu až 60 kV. Sonda je primárne určená na meranie na GaN a SiC tranzistoroch v obvodoch moderných zdrojov a meničov.

Hlava sondy je zakončená štandardným konektorom SMA, ku ktorému je možné pripojiť niektorý z dodávaných flexibilných nástavcov obsahujúcich napäťový delič. Ten určuje rozsah merateľného diferenciálneho napätia (až do 2 500 V). Nástavce sú zakončené v tejto oblasti často využívaným konektorom MMCX. V prípade potreby je ďalej k dispozícii celý rad adaptérov umožňujúcich rôzne spôsoby pripojenia k meranému obvodu (klasické piny, háčiky, ...). Kompaktný dizajn hlavy sondy umožňuje použitie kratších nástavcov s meracími hrotmi či konektormi, čo znižuje skreslenie meraného signálu.

Hlava sondy PMK FireFly® je napájaná ľahko vymeniteľným štandardným akumulátorom, ktorý zaisťuje nepretržitú prevádzku po dobu približne 15 hodín. Sondy PMK FireFly® majú univerzálny výstupný konektor BNC a sú kompatibilné s akýmkoľvek osciloskopom so vstupnou impedanciou 50Ω alebo 1MΩ. Pre presnú kompenzáciu oneskorenia prenosu je každá sonda pred expedíciou skalibrovaná a údaj o oneskorení sondy je uvedený na jej štítku.

Sondy PMK FireFly® je možné ovládať pomocou ovládacích prvkov umiestnených na inteface - module alebo pomocou softvéru. Softvér PMK Probe Control umožňuje užívateľovi ovládať sondu na diaľku prostredníctvom počítača alebo osciloskopu. Softvér je zdarma a je súčasťou dodávky 2kanálového a 4kanálového napájacieho zdroja PMK PS-02 / PS-03, ktorý je nutný na napájanie sondy. Oba napájacie zdroje majú rozhranie USB a sú k dispozícii s voliteľným rozhraním LAN. K dispozícii je aj jednokanálový batériový napájací zdroj AP-01, ktorý poskytuje viac ako 8 h prevádzky bez nutnosti pripojenia k sieti.

Podrobné technické špecifikácie opticky izolovaných sond PMK FireFly si môžete stiahnuť nižšie.
