Nový Produkt FTR-210R: Revolúcia vo frekvenčných a časových štandardoch

23.10.2024 07:35

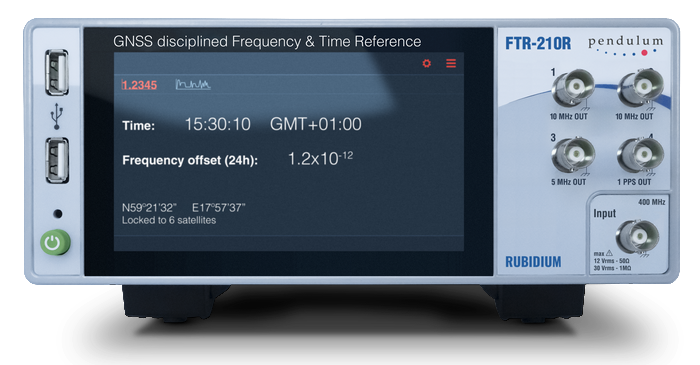

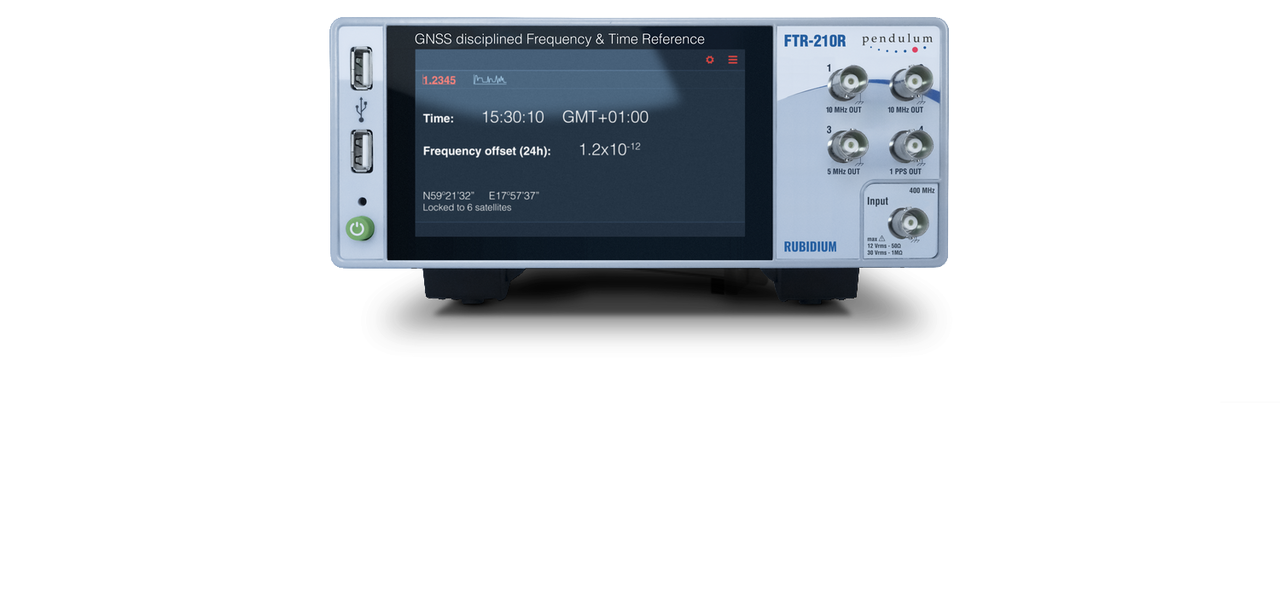

Pendulum FTR-210R

Spoločnosť Pendulum Instruments uvádza na trh nový frekvenčný a časový normál FTR-210R, ktorý nastavuje nový štandard v oblasti frekvenčnej a časovej synchronizácie. Tento prístroj kombinuje špičkovú technológiu GNSS synchronizácie s rubidiovým oscilátorom, čím ponúka extrémnu stabilitu a presnosť. Vďaka tomu je ideálnym riešením pre aplikácie, kde je vyžadovaná maximálna spoľahlivosť a minimálna odchýlka od medzinárodných časových a frekvenčných štandardov.

FTR-210R je GNSS synchronizovaná rubídiová časová a frekvenčná referencia, ktorá poskytuje takmer céziovú stabilitu vďaka GNSS riadeniu. To znamená, že frekvencia aj čas sú neustále kalibrované pomocou globálnych navigačných satelitných systémov, ako sú GPS, Galileo, Beidou alebo Glonass, čo zaručuje, že odchýlky od koordinovaného svetového času (UTC) sú minimálne. Tento produkt prináša niekoľko zásadných funkcií a inovácií, ktoré ho odlišujú od konkurenčných zariadení.

Frekvenčný a časový štandard

FTR-210R dosahuje extrémne vysokú krátkodobú stabilitu pri použití ako GNSS riadená frekvenčná referencia, pričom miera starnutia je takmer nulová. Pokiaľ používame GNSS synchronizáciu, odlišuje sa výstup 1 pps časovej referencie od UTC o menej ako 10 ns rms. Pokiaľ dôjde k strate GNSS signálu, prístroj prechádza do režimu hold-over, kedy stabilita zostáva mimoriadne vysoká s typickým driftom iba 1 µs za 24 hodín. Starnutie v tomto režime neprekračuje 5x10⁻¹¹ mesačne, čo znamená, že prístroj je vhodný aj pre aplikácie vyžadujúce nepretržitú prevádzkovú spoľahlivosť.

Rozšíriteľná konfigurácia s viacerými výstupmi

Už v základe má užívateľ k dispozícii sedem výstupov: 5×10 MHz, 1×5 MHz a 1×1 pps. V prípade potreby je možné pridať ďalšie štyri výstupy. Možnosti rozšírenia sú tieto:

  • 4x 10 MHz
  • 4x 1 pps
  • 0,1, 1, 5 a 10 MHz

Ďalej je možné pridať ešte programovateľný pulzný výstup od 0,5 Hz do 100 MHz.

Voliteľný merací vstup na použitie ako frekvenčný kalibrátor

Jednou z najdôležitejších vlastností FTR-210R je jeho schopnosť slúžiť ako frekvenčný kalibrátor. Voliteľný vstup na meranie frekvencie až do 400 MHz umožňuje prístroju fungovať ako integrované riešenie pre frekvenčnú kalibráciu s rozlíšením až 12-13 číslic pri dobe merania jedna sekunda. Medzi meracie funkcie patrí meranie frekvencie, periódy, šírky pulzu, doby nábehu/zostupu a meranie napätia. FTR-210R umožňuje generovať trasovateľné kalibračné protokoly vo formáte csv. Vďaka týmto funkciám je FTR-210R ideálny pre metrologické laboratóriá, kde je potrebné vykonávať kalibrácie frekvenčných a časových meradiel s vysokou presnosťou.

Interný trasovateľný kalibrátor

Koncept trasovateľnosti vyžaduje neprerušený reťazec porovnania s medzinárodnými štandardmi, a to na priebežnej báze, kde všetky porovnania poskytujú zdokumentované výsledky s uvedenou neistotou. Option 220 pre štandard FTR-210R dopĺňa interný frekvenčný komparátor/kalibrátor. Prijímaný GNSS signál je neustále porovnávaný s interným oscilátorom. Odchýlky fázy a frekvencie sú ukladané do internej pamäte a môžu byť kedykoľvek exportované pre ďalšie spracovanie alebo môže byť vytlačený záznam o trasovateľnosti. Neprerušený reťazec internej kalibračnej histórie – deň po dni – je uchovávaný v nevolatilnej pamäti po niekoľko rokov, pričom aktuálny priemerný denný offset je neustále zobrazovaný na displeji zariadenia.

Vnútorná architektúra FTR-210R s option 220 je znázornená na nasledujúcej schéme:

Táto unikátna trasovateľnosť/naviazanosť na primárne štandardy znamená, že FTR-210R nie je potrebné posielať na pravidelné kalibrácie. Vďaka použitej vnútornej architektúre je veľmi stabilný rubídiový oscilátor neustále kalibrovaný voči primárnym frekvenčným štandardom v US Naval Observatory, NIST a UTC.

Jednoduché lokálne aj vzdialené ovládanie

Manuálne ovládanie prebieha prostredníctvom 5" dotykového displeja. Pre väčšie pohodlie je možné pripojiť aj myš. Pre vzdialené riadenie sú k dispozícii Gigabit Ethernet a USB port. Vstavaný webový server poskytuje jednoduché užívateľské rozhranie pre vzdialené riadenie a sledovanie merania.

Aplikácia v rôznych odvetviach

  • Vďaka svojej presnosti, flexibilite a možnosti jednoduchej integrácie je FTR-210R využiteľný v širokom spektre priemyselných a vedeckých aplikácií:
  • Telekomunikácie: FTR-210R môže byť použitý ako primárna frekvenčná a časová referencia pre synchronizáciu signálov v telekomunikačných sieťach, kde je presnosť kľúčová pre zabezpečenie kvality služieb.
  • Metrologické laboratóriá: Tam, kde je potrebná kalibrácia prístrojov a zaistenie nadväznosti na medzinárodné štandardy, ponúka FTR-210R všetky potrebné funkcie pre presné meranie a generovanie kalibračných protokolov.
  • Bezpečnostné a kozmické aplikácie: Vďaka svojej robustnej konštrukcii a schopnosti fungovať aj v náročných podmienkach, je FTR-210R vhodný pre vojenské alebo vesmírne programy, kde je presná časová a frekvenčná synchronizácia kľúčová.

Záver

Nový frekvenčný a časový štandard FTR-210R od spoločnosti Pendulum Instruments prináša revolučné možnosti v oblasti frekvenčnej a časovej synchronizácie. Kombinácia GNSS synchronizácia s rubidiovým oscilátorom a internou nezávislou kalibráciou robí tento prístroj ideálnym pre aplikácie, ktoré vyžadujú maximálnu presnosť a spoľahlivosť. S modulárnymi možnosťami pridania ďalších výstupov, vzdialenou správou a integrovaným meracím systémom sa FTR-210R stáva nevyhnutným nástrojom pre široké spektrum priemyselných aj vedeckých odborov.

FTR-210R nielenže eliminuje potrebu nákladných externých kalibrácií, ale zároveň poskytuje robustný a trasovateľný systém, ktorý zaisťuje nepretržitú synchronizáciu s globálnymi frekvenčnými štandardmi. Tento prístroj predstavuje budúcnosť presných časových a frekvenčných referenčných systémov.

Katalógový list:
