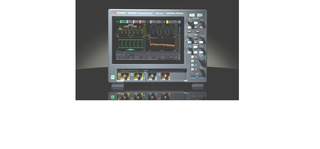

Nové osciloskopy Keysight InfiniiVision HD3

S novými osciloskopmi Keysight HD3 zmeriate aj to, čo pre Vás doteraz ostávalo skryté. Prinášame vám funkcie, ktoré doteraz neboli v strednej triede osciloskopov predstaviteľné:

• Unikátne vertikálne rozlíšenie vďaka 14 bitovým A/D prevodníkom
• Uvidíte aj tie najmenšie signály vďaka úrovni šumu iba 50 µVRMS
• Neunikne vám žiadna zmena signálu vďaka rýchlosti merania 1,3 milióna priebehov/s a to pri akomkoľvek nastavení osciloskopu
• Zaznamenáte dlhé časové úseky signálu vďaka pamäti až 100 miliónov bodov/kanál
• Nástroj Keysight Fault Hunter pre automatické vyhľadávanie chýb a anomálií na meranom signále
• Pokročilé nástroje pre analýzu meraného signálu ako FFT, histogramy či analýza frekvenčnej odozvy (Bode plot)

Neprekonateľné vertikálne rozlíšenie
Kľúčovým komponentom na dosiahnutie vysokej vertikálnej presnosti je A/D prevodník. Vyšší počet bitov A/D prevodníka znamená vyššie vertikálne rozlíšenie, čo znamená presnejšie zobrazenie signálu. Napríklad osciloskop s 12-bitovým A/D prevodníkom môže analógový vstup previesť do 4.096 jedinečných úrovní (212 = 4.096). Každý ďalší bit zdvojnásobuje počet úrovní prevodu. Osciloskopy so 14-bitovým A/D prevodníkom môžu analógový vstup previesť do 16.384 úrovní (214 = 16.384), čo je štvornásobok rozlíšenia osciloskopov s 12-bitovým A/D prevodníkom a 64-násobok rozlíšenia 8-bitového A/D prevodníka.

Uvidíte aj tie najmenšie signály vďaka úrovni šumu iba 50 µVRMS
Všetky elektronické zariadenia, vrátane osciloskopov, generujú určitú úroveň šumu. Dôležité je tento šum čo najviac potlačiť. Nižšia úroveň šumu znamená, že osciloskop je schopný presne zmerať aj veľmi malé signály. Osciloskopy Keysight InfiniiVision HD3 majú úroveň šumu iba 50 µVRMS v šírke pásma 1 GHz. Túto úroveň šumu je možné ešte ďalej potlačiť pomocou obmedzenia šírky pásma či priemerovaním meraného signálu.

Pokročilé možnosti analýzy

S osciloskopmi Keysight HD3 signály nielen zmeriate, ale môžete ich podrobne analyzovať pomocou celého radu nástrojov:

• Analýza signálu vo frekvenčnej doméne pomocou FFT
• Rýchle porovnanie meraného signálu s referenčnými priebehmi pomocou mask testov
• Štatistická analýza merania, histogramy
• Analýza frekvenčnej odozvy (Bode plot)
• Automatické vyhľadávanie užívateľom definovaných javov, chýb či anomálií v signále pomocou nástroja Fault Hunter

7 prístrojov v jednom

• Keysight HD3 nie je len osciloskop, je to v podstate až 7 rôznych prístrojov v jednom:
• Osciloskop s 2 alebo 4 kanálmi
• Logický analyzátor so 16 digitálnymi kanálmi
• Protokolový analyzátor
• Analyzátor frekvenčnej odozvy (Bode plot)
• 100 MHz funkčný/arb generátor
• Digitálny voltmeter
• 8 miestny čítač

Ako si nakonfigurovať svoj osciloskop Keysight HD3?

1. Zvoľte základný model podľa počtu analógových kanálov

• HD302MSO 2 kanály, 200 MHz šírka pásma, 20 Mbodov pamäť
• HD304MSO 4 kanály, 200 MHz šírka pásma, 20 Mbodov pamäť

Súčasťou dodávky každého osciloskopu sú pasívne sondy N2843A 500 MHz, 10:1, 11 pF v počte zodpovedajúcom počtu analógových kanálov osciloskopu.

2. Ak potrebuje väčší frekvenčný rozsah ako 200 MHz, zvoľte patričné ​​rozšírenie

Pre 2 kanálový model HD302MSO:

• HD3BW-001 šírka pásma 350 MHz
• HD3BW-002 šírka pásma 500 MHz
• HD3BW-003 šírka pásma 1 GHz

Pre 4 kanálový model HD304MSO:

• HD3BW-007 šírka pásma 350 MHz
• HD3BW-008 šírka pásma 500 MHz
• HD3BW-009 šírka pásma 1 GHz

3. Ak potrebujete väčšiu pamäť ako 20 Mbodov/kanál, zvoľte patričné ​​rozšírenie

• HD3MEM-050 pamäť 50 Mbodov/kanál
• HD3MEM-100 pamäť 100 Mbodov/kanál

Pozor!!! Ku všetkým osciloskopom Keysight HD3 zakúpeným do 31.12.2024 poskytujeme zadarmo rozšírenie pamäte na 100 Mbodov (HD3MEM-100)!

4. Ak potrebujete analyzovať sériové zbernice, vyberte si z nasledujúcich SW balíčkov

• HD300EMBA analýza zberníc I2C, SPI, UART (RS232/422/485)
• HD300AUTA analýza zberníc CAN, CAN FD, CAN XL, LIN

5. Ďalšie doplnky a rozšírenia

• HD3MSO sonda k 16-kanálovému internému logickému analyzátoru
• HD3WAVEGEN 100 MHz funkčný/arb generátor
• HD3COVER kryt čelného panelu
• HD3CASE taška na osciloskop
• HD3RACK sada pre montáž do 19“ racku

Šírku pásma osciloskopov, záznamovú pamäť, dekódovanie zberníc alebo interný 100 MHz generátor môžete kedykoľvek dodatočne pridať pomocou zakúpenia príslušnej softvérovej licencie.
