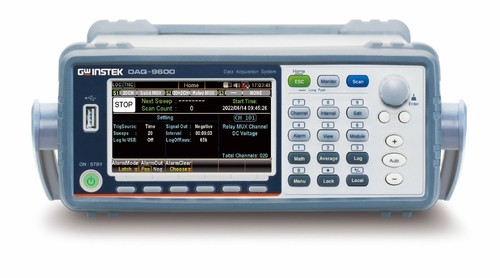

Nová meracia ústredňa DAQ-9600 od GW Instek

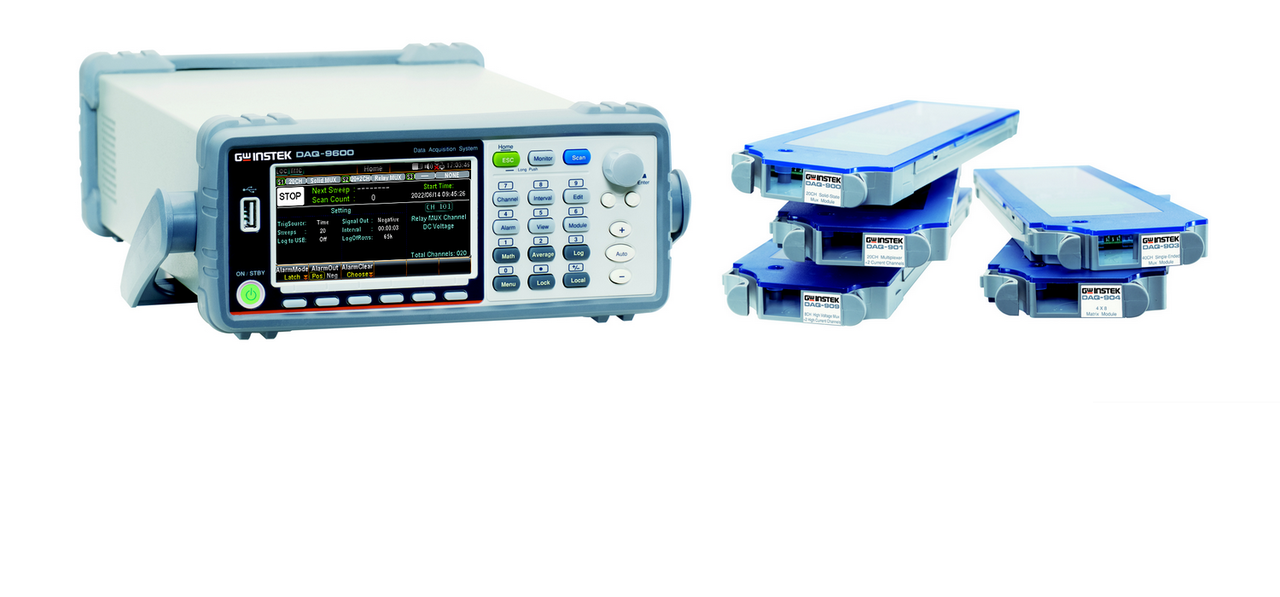

Meracia ústredňa GW Instek DAQ-9600 je modulárny systém zberu dát s vysokou flexibilitou a presnosťou merania. Základná jednotka je vybavená tromi slotmi pre prepínacie moduly a srdcom je vstavaný presný 6 1/2 digitálny multimeter. K dispozícii je celkom 5 prepínacích modulov, ktoré vyhovujú rôznym potrebám merania.

Kľúčové vlastnosti:

• Veľký 4,3" farebný displej TFT
• Trojslotová základná jednotka s interným 6½ miestnym DMM
• Základná presnosť merania 0,0035% DC V
• 5 voliteľných prepínacích modulov
• Meranie napätia až 600V DC/ 400V AC (modul DAQ-909)
• Rýchlosť skenovania až 450 kanálov/s
• 100.000 bodov vnútornej pamäte
• Meria a prevádza celkom 14 rôznych vstupných veličín: teplota pomocou termočlánkov, RTD; jednosmerné/striedavé napätie; dvojvodičový a štvorvodičový odpor; frekvencia a perióda; jednosmerný/striedavý prúd a kapacita; Meranie deformácie tenzometrami (priame, Wheatstonov mostík)
• USB úložisko pre nahrávanie dát bez PC
• Rozhranie: Digitálne I/O, LAN, USB a GPIB (voliteľne)

Katalógový list s kompletnou technickou špecifikáciou si môžete prezrieť TU.

Ceny meracej ústredne GW Instek DAQ-9600 a príslušných modulov nájdete na našom e-shope.

Flexibilná konfigurácia pre každú aplikáciu

DAQ-9600 ponúka celkom 3 sloty pre zásuvné moduly. K dispozícii je 5 modulov, ktoré vyhovujú rôznym potrebám merania. Medzi ne patria moduly pre všeobecné použitie, multifunkčné moduly, modul s maticovým prepínaním a vysokonapäťový/vysokoprúdový modul. V rámci jednej ústredne je možné použiť ľubovoľnú kombináciu modulov. Jednotlivé meracie kanály každého modulu je možné konfigurovať nezávisle, vrátane meracej funkcie, rozsahu, rýchlosti či kompenzácie offsetu. Jedna ústredňa DAQ-9600 umožňuje vykonávať až 60 dvojvodičových meraní alebo 120 jednovodičových meraní. Prípadne môže prepínať až 96 meracích bodov.

Presné merania

Hlavnou časťou DAQ-9600 je presný 6 ½ miestny digitálny multimeter, ktorý dokáže merať a prevádzať celkom 14 rôznych vstupných signálov. Poskytuje vysokú základnú presnosť jednosmerného napätia 0,0035%, základnú presnosť striedavého napätia 0,05% a základnú presnosť merania odporu 0,01%. Funkcie tohto DMM je možné používať s univerzálnymi modulmi DAQ-900/DAQ-901, multifunkčným modulom DAQ-903 a vysokonapäťovým/vysokoprúdovým modulom DAQ-909.

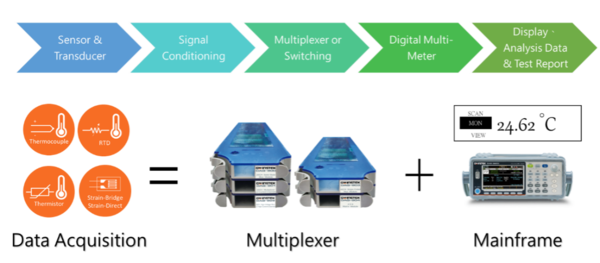

Vstavané signálové prispôsobenie

Ústredňa DAQ -9600 sa nespolieha na externé prevodníky pre úpravy signálu pre spracovanie iných veličín ako je jednosmerné napätie. To nielen výrazne znižuje šum a chyby generované externým prevodníkom, ale taktiež zvyšuje spoľahlivosť. Zároveň nepotrebujete ďalšie káble a komponenty na úpravu signálu, čo urýchľuje a uľahčuje konfiguráciu merania. Ako príklad vezmeme meranie teploty pomocou termočlánkov. Všetky meracie moduly (okrem DAQ-904) disponujú tzv. Cold Junction kompenzáciou Seebeck efektu.

Interná pamäť a ukladanie na USB disk

Výsledky meraní je možné ukladať aj bez pripojenia k PC vďaka internej pamäti s kapacitou 100.000 meraní. DAQ-9600 podporuje aj funkciu ukladania dát na externý USB flash disk.

Jednoduchý zber dát a ich analýza

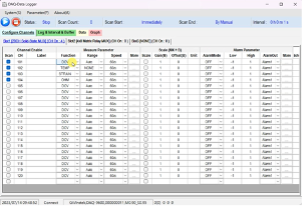

Súčasťou štandardnej výbavy ústredne DAQ-9600 sú rozhrania LAN a USB. Voliteľne je dostupné rozhranie GPIB. K dispozícii je bezplatný softvér DAQ-Data Logger, ktorý umožňuje jednoducho a rýchlo konfigurovať merania, sťahovať a ukladať namerané dáta a vykonávať ich analýzu v reálnom čase ešte počas procesu merania. Pokiaľ je ako komunikačné rozhranie použitá sieť LAN, je možné ústredňu ľahko pripojiť k podnikovej sieti a ukladať namerané dáta do centrálnej databázy. Na konfiguráciu merania je možné tiež použiť bežný webový prehliadač (napr. Chrome, IE).
